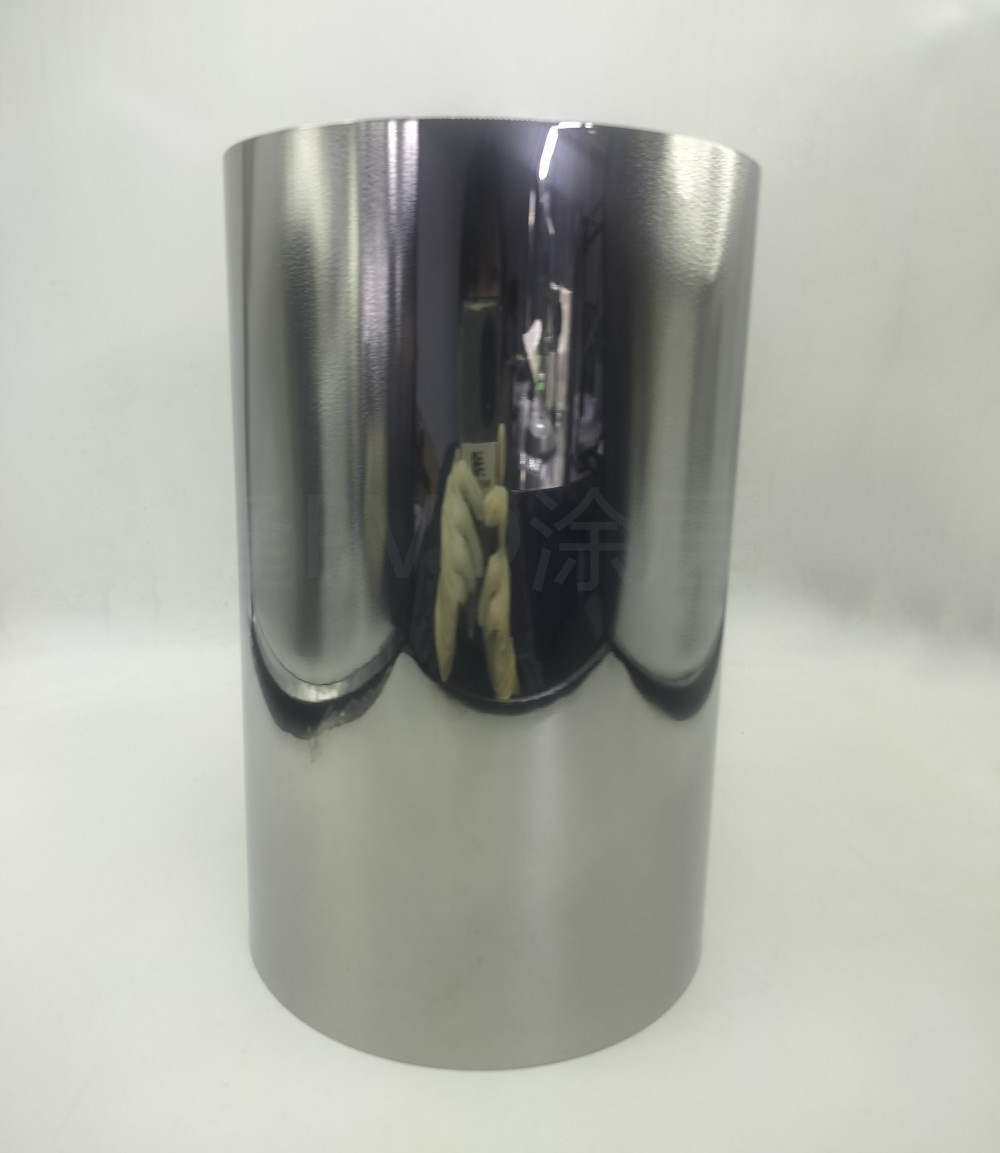

氮化鉻（CrN）塗層是一種高硬度、耐磨損、耐腐蝕的陶瓷塗層，通常通過物理氣相沉積（PVD）或化學氣相沉積（CVD）技術在基體材料表（biǎo）麵生成。以下（xià）是其製備過程的詳細說明：

1、主要（yào）製備方法

物理氣（qì）相沉積（PVD） PVD是製備氮化鉻塗層最常用（yòng）的方法，主要（yào）包（bāo）括以（yǐ）下步驟： 真空環境：將基體（如刀具、模具）放入真空室，抽至高真空（約10⁻³~10⁻⁶ Pa）。 清潔處理：通過離子轟擊（氬氣等離子體）去除基體表麵汙染物。

靶材濺射：使用鉻（Cr）作為靶材，通（tōng）入惰性氣體（如氬氣）和反應（yīng）氣體（氮氣（qì），N₂）。在電場作用下，氬離（lí）子轟擊鉻靶（bǎ），濺射出鉻原子。  反應沉積：鉻原子與（yǔ）氮氣（qì）在等離子體中反應，生成（chéng）氮化鉻（CrN）並（bìng）沉積在基體表麵。

控製參數：調節氮氣比例、溫度（通常200~500℃）、偏（piān）壓和沉積時（shí）間，可改變塗層的厚度（通常1~5微米）、硬度和結構（gòu）。

化（huà）學氣相沉積，CVD適用於高溫環境（800~1000℃），通過氣（qì）相化（huà）學反應生成塗層（céng）：

特點：塗層附著力強，但高溫可能影響基體（tǐ）性能，適合耐高溫材料（如硬（yìng）質合金）。

2、塗層特性控製

成分調控：通（tōng）過調整氮氣流（liú）量，可生成CrN（單相）或梯度塗層（如Cr₂N/CrN混合）。

多（duō）層結構：交替沉積CrN和其他氮化物（如TiN、AlCrN），可（kě）進一步提升耐磨性。

後處（chù）理：退（tuì）火或離子注入可優化塗層（céng）殘餘應力和結合力。

3、應用（yòng）領域

切削工具：延長（zhǎng）刀具壽命，減少摩（mó）擦。

模具（jù）保護：防止（zhǐ）鋁合金壓鑄模的金屬粘附。

航空航天：渦（wō）輪部件抗高溫氧化塗層。

裝飾鍍（dù）層：仿金外（wài）觀且耐指紋。
