1. 定義與原理

PVD（Physical Vapor Deposition，物理氣相沉積）是一種在真空環境中通過物理方法將材料氣化並沉積到基材表麵形成薄膜的技術。其核心步驟包括：

真空環境（壓力通常為10⁻²～10⁻⁶ Pa）以減少氣體幹擾。材料氣化：通過加熱（蒸發鍍膜）或高能粒子轟擊（濺射鍍膜）使靶材原子或分子氣化。傳輸與沉積：氣化粒子遷移至基材並凝聚成膜。

2、主要技術類型

蒸發鍍膜：電阻或電子束加熱靶材使其蒸發，適用於鋁、銀等低熔點材料。

濺射鍍膜：利用等離子體產生的離子轟擊靶材，濺射出的原子沉積在基材，適合高熔點材料（如鈦、鎢）。

離子鍍：結合蒸發與濺射，通過離子轟擊增強膜層附著力，用於高要求場景（如工具塗層）。

3、應用領域

工具塗層：刀具、模具鍍TiN、CrN以提高硬度和耐磨性。

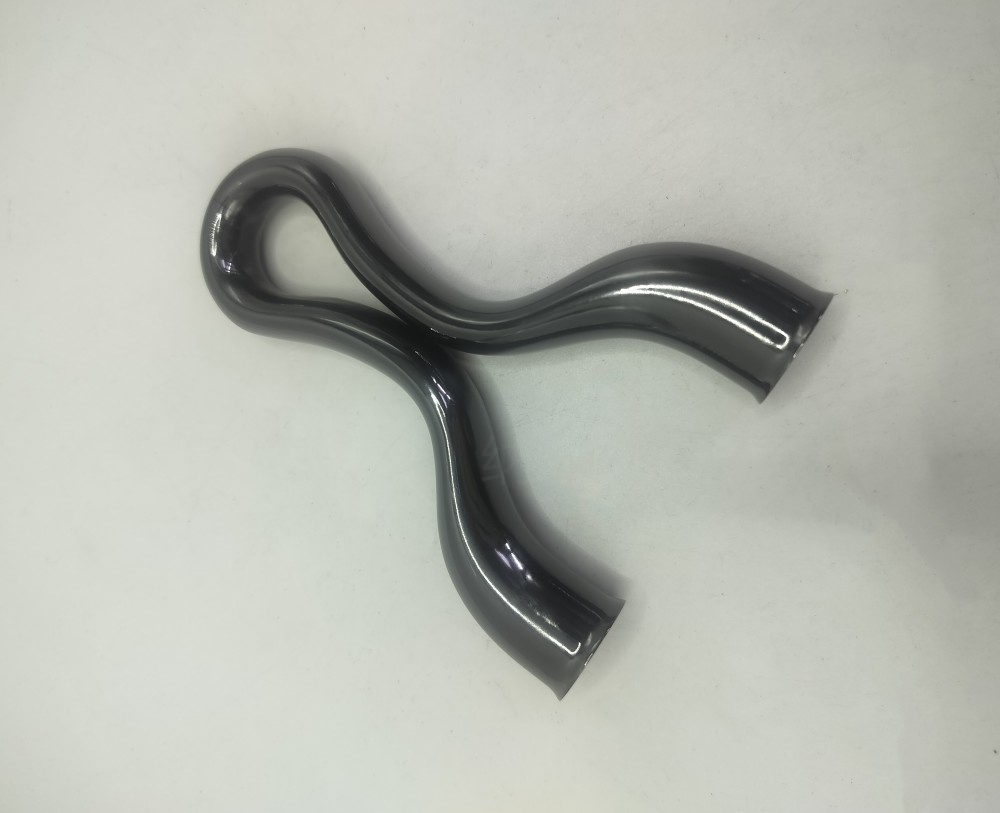

裝飾鍍層：手表、首飾的彩色塗層（如金色TiN）。

電子與光學：半導體金屬化、顯示器ITO導電膜、光學鏡片增透膜。

耐腐蝕塗層：航空航天部件鍍鋁或鉻。

4、優缺點分析

優點：膜層均勻致密，附著力強。

工藝溫度低（通常<500℃），適合塑料等不耐熱基材。

環保，無有害化學廢液。

缺點：設備成本高，沉積速率較慢。

複雜形狀工件鍍膜均勻性難保證。

材料選擇受限（需可氣化）。

5、與CVD的對比

PVD：物理過程，低溫，膜層較薄（微米級），適合金屬/合金。  CVD：化學氣相反應，高溫（800-1000℃），膜層更厚且覆蓋複雜形狀，適合陶瓷/金剛石塗層。

6、關鍵工藝參數

真空度：影響粒子自由程和膜純度。

基材溫度：通常低於500℃，可通過加熱增強附著力。反應氣體：如通入N₂或O₂形成氮化物（TiN）或氧化物（Al₂O₃）。

7、發展趨勢 新技術：如HIPIMS（高功率脈衝磁控濺射）提升膜層質量。

多層/複合膜：結合不同材料優化性能（如耐磨+潤滑）。 智能化控製：實時監控膜厚與均勻性。

總結PVD技術以其低溫、環保和高性能塗層特點，廣泛應用於工業、電子及消費品領域。隨著技術進步，其在複雜工件鍍膜和新型材料開發中的應用將持續擴展。
