眾所周知（zhī），類金剛石碳基塗層（céng）因其高的抗腐蝕（shí）性、化學惰性、抗磨損性和低的摩擦係（xì）數等優異性能，被（bèi）廣泛用作保護塗層。通過向 DLC 塗層中摻雜 Si 元素不（bú）僅可以進一 步提高塗層的性質，而且還可以通過控製Si的摻入 量，沉積（jī）低應力（lì）的多層結構。這種多層結構不但可 以（yǐ）沉積厚膜，而且（qiě）還能延長腐蝕離子的（de）擴散路徑，以增強其抗腐（fǔ）蝕性能。

作為市場廣（guǎng）受歡迎（yíng）不鏽鋼材料，在重工業、輕工業（yè）、生活用品行業以及建築裝飾等行業中有廣泛應用。為了提升其作為工件的各方麵性能目前（qián）也開始采用DLC膜層，我司也做過很多（duō）304不鏽鋼（gāng）工件鍍DLC塗層，今天就來看沉積耐（nài）磨防腐 DLC塗層的各（gè）性能變化。

1、DLC 塗層的機械性能

DLC塗（tú）層與金屬基體之（zhī）間（jiān）的（de）強粘附力對（duì）於延（yán）長 基底使用（yòng）壽命和提高基底耐腐蝕性能是至關重要的。且DLC 塗層厚度可達（dá） 10 μm，層與層之間結合緊密（mì），沒有微觀缺陷，並且沿著管徑呈遞增趨勢。DLC 塗層較 304 不鏽鋼（gāng）基（jī）底有更高的硬度， 為 10.5~15 GPa，且有著較高的膜基結合力。

2、電化學腐蝕行為

DLC塗層的腐蝕電流密（mì）度比304 不鏽鋼基底（dǐ）低了一個數量級，而且 DLC 塗層的腐蝕電位（wèi）發生了（le）明顯的正移（yí），腐蝕後表麵沒有明顯的變化，表（biǎo）明 DLC 塗層有較（jiào）高的耐蝕性。

3、DLC 塗層（céng）的摩擦學性能

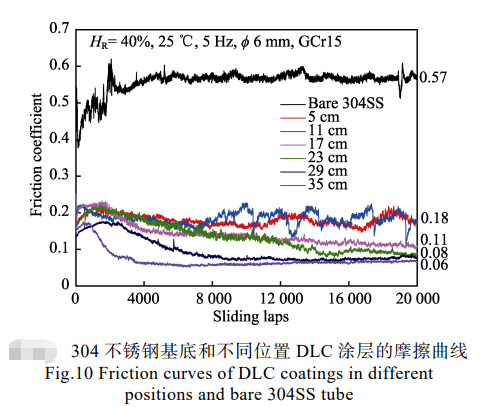

DLC 塗層具有良（liáng）好的潤滑效果，並且摩擦係數和（hé）磨損率（lǜ）在管道徑向有較好的均勻性。摩擦係數低至 0.06~0.18，磨損率低至2.5×10−7~8.1× 10−7 mm3 /(N·m)，遠低於（yú） 304 不鏽鋼管基底的磨損率。
